FreeRTOS学习

在学完初步的stm32后，便开始了解到了FreeRTOS这个实时操作系统，可以很轻松的实现多任务管理，既可以同时运行多个while1的任务，不会有阻塞的情况。

本质上就是切换任务并且保存寄存器的值到栈里面，即保存现场，当切换回来的时候，又从栈里面将寄存器的值恢复回去。

我使用的是STMcubemx库生成的FreeRTOS的方式，简单易用，只需要开启FreeRTOS支持和简单创建几个任务，然后修改任务的运行函数就可以了，通过osDelay来控制运行时间。

首先是基础理论学习：

ARM架构基础知识

硬件架构

ARM芯片属于精简指令集计算机，有CPU，Flash，内存，其中Flash就相当于硬盘，读取写入速度最快，内存则比Flash快不少，最快的是CPU里面的寄存器，读写速度是纳秒级别，可以跟的上CPU的运行速度。

但是CPU的内部寄存器资源很有限，所以程序通常只会放一部分需要交给CPU运算的变量到寄存器里面，就是寄存器读内存的值，其他的基本都是放在内存里面，而Flash则是保存整个程序的。

寄存器一般的寄存器是r0，r1这样的，还有一些特殊的寄存器，其中有SP，LR，PC，SP一般是保存栈指针，LR则是一般用来保存返回地址，就是跳转到其他函数的时候，将需要跳转回去的函数地址写进去，而PC则是程序计数器，表示的是当前指令地址，写入新值就可以跳转。

常用汇编指令

读内存 Load

1
LDR R0,[R1,#4]	//读地址“R1+4”，得到的四个字节存入R0

写内存 Store

1
STR R0,[R1,#4]	//把R0的4字节数据写入地址“R1+4”

加减

1
2
ADD R0,R1,R2	//R0 = R1+R2
SUB R0,R1,R2	//R0 = R1-R2

比较

1
CMP R0，R1	//将比较结果保存在程序状态寄存器PSR

跳转

1
2
B main	//直接跳转，PC写入main函数地址
BL main	//先保存返回地址到LR

在运行函数的时候，会先将所需要的内容，比如局部变量什么的，保存在栈里面，还有将LR也保存进去，然后CPU使用LDRD进行读取，将需要的东西读取到寄存器里面，然后再进行运算，运算完成以后，通过STR修改栈里面的数据，就是将CPU运算出来的结果再返回的栈里面，将栈里面的数据一起POP给CPU寄存器，同时也将之前保存的LR的地址POP给PC，这就完成一个运行一个自定义函数的过程。

堆和栈

堆就是一块空闲的内存，可以使用但是要记得释放。

一般实际使用堆分配内存即进行堆管理的时候，通常会带一个头部和后面的内存，头部通常储存了将会分配多少内存，在有了头部之后，我们接下来就可以很好地完成释放内存的的操作了，因为头部储存了内存大小，我们就知道了需要释放了多少内存，但是问题又来了，这样一直使用，不断分配释放内存，会发现有很多空的内存，我们应该怎么使用它空的内存呢，这里就就需要引入链表了。就是在头部中再加一个nextFree，指向下一个空闲的内存的地址，就是通过链表储存空闲内存，当我们在分配内存的时候，就会修改头部的nextFree所指向的地址，将这个地址指向新的空闲内存。

栈就是程序自己分配的一块区域，每个任务都有自己的一个栈，专门用来储存一个函数运行过程中的一些中间变量，比如储存不同的LR，还有过程中的不同的中间变量，在RTOS中还可以保存现场，将寄存器中的所有的值都存入栈里面。

其中，如果局部变量比较少或者不加volatile的情况下，这些局部变量都会保存在寄存器里面，这是因为编译的时候进行了优化，放到寄存器里面可以提高速度，但是如果局部变量比较多，或者加上了volatile，编译器就不会对它进行优化，就会将它直接保存到栈里面。

FreeRTOS编程规范

FreeRTOS中对函数和变量的命名都很有规范，通常会在一个变量的前面加入一些前缀，来表示这个变量的属性，更加简单易读。

这是对里面函数命名的规范。

这是对里面宏的命名规范。

内存管理

我们通常使用的就是heap4的堆管理方法，heap4可以很好地解决碎片化的问题，相邻空闲内存可以合并。

常见的内存管理里面的函数有

1
2
void * pvPortMalloc( size_t xWantedSize );
void vPortFree( void * pv );

这个就是释放和分配内存的

1
size_t xPortGetFreeHeapSize( void );

这个函数的返回值就是当前堆中可用的剩余内存大小，这是给开发者用来优化内存分配策略用的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
void * pvPortMalloc( size_t xWantedSize )vPortDefineHeapRegions
{
    ......
    #if ( configUSE_MALLOC_FAILED_HOOK == 1 )
        {
            if( pvReturn == NULL )
            {
                extern void vApplicationMallocFailedHook( void );
                vApplicationMallocFailedHook();
            }
        }
    #endif

    return pvReturn;
}

这个是钩子函数的使用范例，如果当运行分配内存失败了，并且钩子函数的宏定义是1，就会执行vApplicationMallocFailedHook这个函数，这个函数我们需要手动定义并且写内容

任务

创建任务

任务最核心的三要素：函数，栈，优先级。

1
2
3
4
5
6
7
BaseType_t xTaskCreate( TaskFunction_t pxTaskCode, // 函数指针, 任务函数
    const char * const pcName, // 任务的名字
    const configSTACK_DEPTH_TYPE usStackDepth, // 栈大小,单位为word,10表示40字节
    void * const pvParameters, // 调用任务函数时传入的参数
    UBaseType_t  ,    // 优先级
    TaskHandle_t * const pxCreatedTask // 任务句柄, 以后使用它来操作这个任务
);

这是动态分配内存的方式创建任务，按照注释传递参数就可以了。

1
2
3
4
5
6
7
8
9
TaskHandle_t xTaskCreateStatic (
    TaskFunction_t pxTaskCode,   // 函数指针, 任务函数
    const char * const pcName,   // 任务的名字
    const uint32_t ulStackDepth, // 栈大小,单位为word,10表示40字节
    void * const pvParameters,   // 调用任务函数时传入的参数
    UBaseType_t uxPriority,      // 优先级
    StackType_t * const puxStackBuffer, // 静态分配的栈，就是一个buffer
    StaticTask_t * const pxTaskBuffer // 静态分配的任务结构体的指针，用它来操作这个任务
);

这是静态分配内存的方式创建任务，其实使用也不难，只需要提前声明一个合适大小的数组作为栈，另外还需要提供一个TCB结构体，使用StaticTask_t声明一个就可以了，记得使用static，其他的使用跟动态分配没有什么大差别。其中创建静态任务返回的数据是任务句柄，而创建动态任务需要自己传进去任务句柄。

删除任务

1
void vTaskDelete( TaskHandle_t xTaskToDelete );

传入的参数是任务句柄，也可以传入NULL，传入NULL就是自杀。

不过一般都是任务自己停止，而不是调用删除任务来暂停函数的执行。

如果想要优化一些任务，比如说优化音乐播放这种类似的场景，可以适当提高任务优先级，在FreeRTOS中，数字越大的优先级越高，并且使用软延时vTaskDelay而非硬延时。

任务状态

FreeRTOS中有四个任务，分别是Ready，Running，Blocked，Suspended。

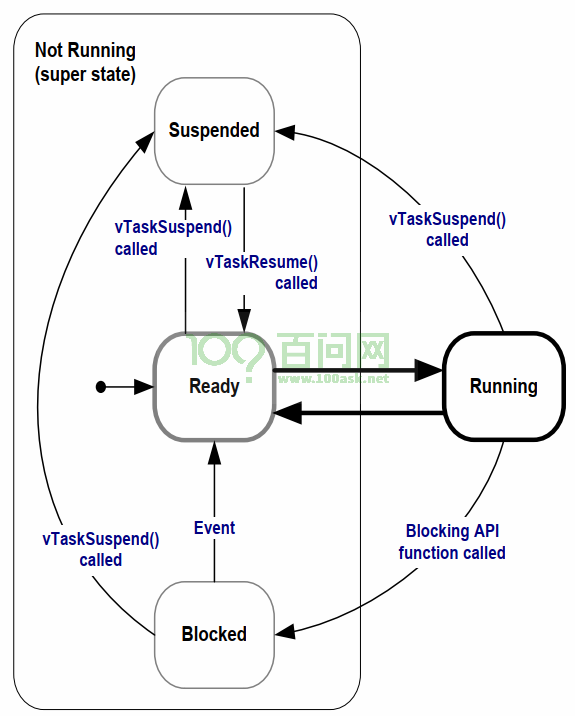

这是一个完整的任务状态转换图。

一个任务被创建出来就在ready状态，这个时候随时都可以成为running状态。如果在一个任务里面有一些软延时vTaskDelay类似的函数，这个任务就会被切换成blocked状态，也就是阻塞态，等到触发到某个事件的时候，比如延时结束了，就又会回到ready状态。

暂停状态只能通过调用暂停状态函数才可以进入。

1
2
3
4
vTaskSuspend(TaskHandle_t xTaskToSuspend);
//进入暂停状态
vTaskResume(TaskHandle_t xTaskToResume);
//进入ready状态

任务调度

  1. 相同优先级的任务轮流运行
  2. 最高优先级的任务先运行，一旦高优先级的任务就绪，就会马上运行，高优先级的任务没有运行完，不会执行低优先级任务

任务调度方面通过链表来进行管理。

都是ready的任务都是通过数组储存，比如最大的优先级是56，那么就会有一个readyList[56]的数组，里面的每一项都是一个链表，其中这个数组的索引值则代表一个优先级，同一个优先级的所有任务的TCB都是通过双向循环链表连接在一起的，一开始我们创建任务，从task0一直创建到task3，其中有一个全局变量加pxCurrentTCB，它会指向我们正在创建的任务，所以任务创建完成以后，调度开始，默认会从我们最后创建的任务开始执行。

FreeRTOS还会初始化一个tick中断，可以设置每1ms触发一次中断，中断就会发起一次调度，发起调度。

调度，先是从delayList里面遍历一边，看有没有可以被拿出来放入readyList的，如果没有，就从高到低遍历readyList里面的所有优先级，找到第一个非空的链表后，就会开始找pxCurrentTCB的位置，在pxCurrentTCB的位置的下一个TCB开始运行。

当任务在阻塞状态时，就会移出readyList，并且放入delayList，这个时候也会立马触发调度，重新寻找最高优先级的任务，并且从原来执行的任务的下一个TCB开始，继续运行任务。

所有的任务必须是死循环，不能返回出来，一旦返回出来了，就会自动跳转到prvTaskExitError函数，终止所有调度。

如果你打算设置你的任务只执行一会，就打算退出来了，就必须删除任务，删除任务有自杀和他杀，其中自杀就是由空闲任务进行释放TCB和释放栈，空闲任务的优先级是0，一开始调度就会创建这个空闲任务，且永远处于ready或者running状态。但是因为这个空闲任务的优先级是0，有的时候根本没有机会执行空闲任务回收内存，有可能会导致内存不够用。

所以我们应该使用vTaskDelay函数进行延时，让空闲函数有机会回收任务自杀的内存，

两个delay函数

1
2
void vTaskDelay( const TickType_t xTicksToDelay );
BaseType_t vTaskDelayUntil( TickType_t * const pxPreviousWakeTime,const TickType_t xTimeIncrement );

第一个延时函数vTaskDelay是延时固定时间的函数，只能往后延时多少tick，第二个延时函数xTaskDelayUntil则是可以控制每次循环的周期相等。

其中xTaskDelayUntil的两个参数，第一个参数pxPreviousWakeTime，这个是起始时间，每次使用前都需要先获得一个起始时间，第二个参数xTimeIncrement是增加的时间，就是你打算让这个循环总共多少时间。

1
2
3
4
5
6
7
8
BaseType_t preTime;
uint64_t t1, t2;
preTime = xTaskGetTickCount();
while (1)
{
	//循环的代码
    vTaskDelayUntil(&preTime, 500);
}

这样子设置就是循环的周期固定为500tick了。
